Acoplamento Elastico Mb-28 Cv 28, Am 28, Gm 28 C/ Pu

Descrição

Acoplamento Elástico Madeflex MB

Tolera bem um eixo de até 35mm
Torque Nominal kgf·m: 13
RPM max. 10300

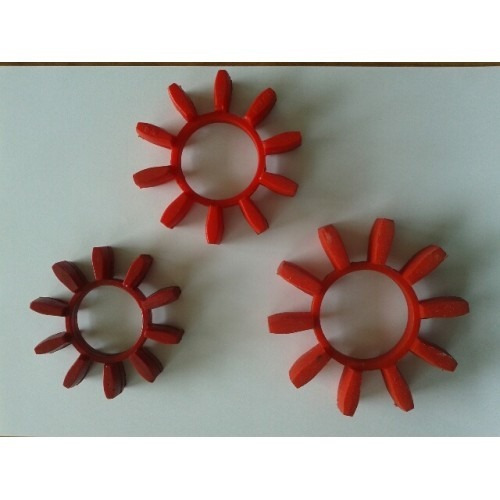

Os acoplamentos MADEFLEX MB são compostos por dois cubos simétricos de ferro fundido cinzento, e um elemento elástico alojado entre eles, de Poliuretano de elevada resistência.
Esta configuração torna apto ao acoplamento MADEFLEX MB ser torcionalmente elástico e flexível em todas as direções, absorvendo vibrações, choques, desalinhamentos radiais, axiais e angulares; protegendo desta forma os equipamentos acoplados.
Estes acoplamentos permitem trabalho em posição horizontal e vertical, desde que corretamente fixados, e aceitam reversões de movimentos. Podem ser usados em temperaturas de –20 a 80C.
Em função de sua forma construtiva simples, dispensam cuidados e ferramentas especiais para sua montagem, tornan do este trabalho rápido e fácil.
Não necessitam manutenção e nem lubrificação.
Os acoplamentos são fornecidos na cor alaranjado (Pintura Eletrostática Poliéster Laranja Segurança 2,5 YR6/14).

São compactos, possuem baixo peso, e consequentemente um baixo momento de inércia J.
Os acoplamentos sob pedido podem ser fornecidos com o furo na configuração desejada pelo cliente, ou o padrão que consiste de um furo e canal de chaveta conforme DIN 6885, tolerância ISO H7 e dois furos roscados a 90 com parafusos DIN 916 para fixação axial. Para altas rotações recomendamos balanceamento dinâmico segundo ISO 1940 -1, Q 6,3 no mínimo.
